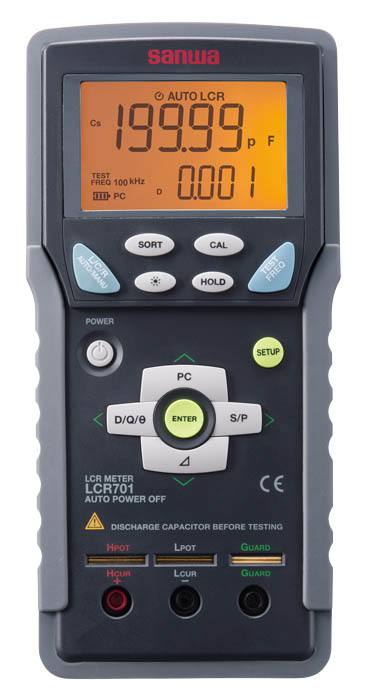

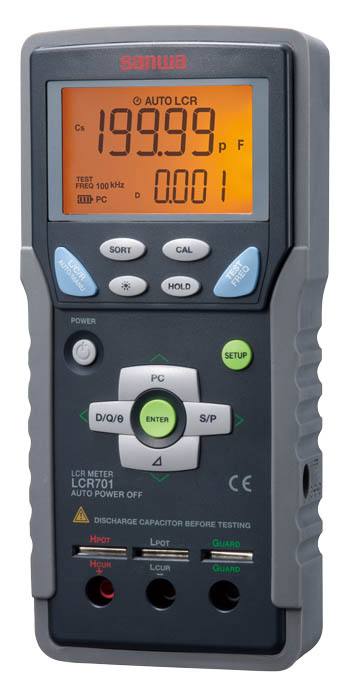

ＬＣＲメーター ＬＣＲ７０１
●持ち運びできるハンディタイプのLCRメーターです。
●電子部品を自動判別して測定できる便利なオートLCR機能を搭載しています。
●サブパラメータ（D/Q/θ/ESR）を含むL/Cの測定が可能です。
●5種類の測定周波数（100Hz/120Hz/1kHz/10kHz/100kHz）に対応しています。
●キャリブレーション機能（OPEN/SHORT校正）付です。
●7レンジの直流抵抗（DCR）測定ファンクションを搭載しています。
●PASS/FAILで電子部品の選別ができるSORT機能を備えています。
●データホールド・バックライト・リラティブ機能付です。
●電子部品を自動判別して測定できる便利なオートLCR機能を搭載しています。
●サブパラメータ（D/Q/θ/ESR）を含むL/Cの測定が可能です。
●5種類の測定周波数（100Hz/120Hz/1kHz/10kHz/100kHz）に対応しています。
●キャリブレーション機能（OPEN/SHORT校正）付です。
●7レンジの直流抵抗（DCR）測定ファンクションを搭載しています。
●PASS/FAILで電子部品の選別ができるSORT機能を備えています。
●データホールド・バックライト・リラティブ機能付です。
コード：3-108-0665
標準価格： ¥ 39,800 （税抜）
標準納期日数
在庫： 取寄品
商品詳細
- 表示
- 20000カウント：Ls/Lp/Cs/Cp/Rs/Rp/DCR 2000カウント：D/Q/θ/ESR/RP

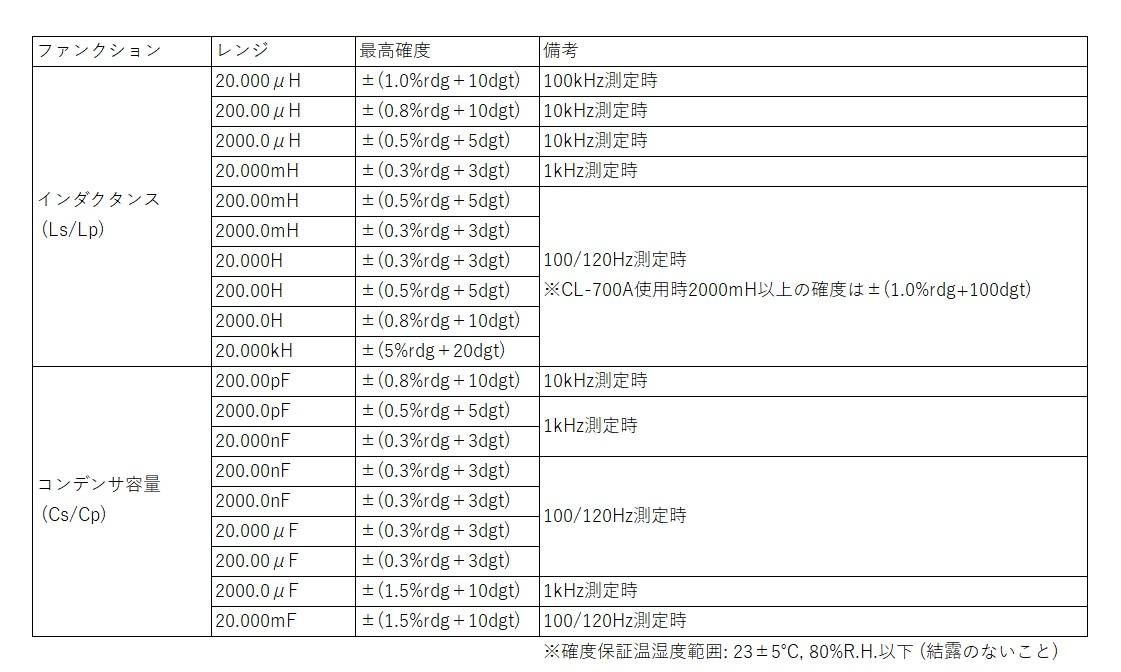

- 測定範囲/Ls/Lp
- 20.000μH 200.00μH 2000.0μH 20.000mH 200.00mH 2000.0mH 20.000H 200.00H 2000.0H 20.000kH
- 測定範囲/Cs/Cp
- 200.00pF 2000.0pF 20.000nF 200.00nF 2000.0nF 20.000μF 200.00μF 2000.0μF 20.000mF

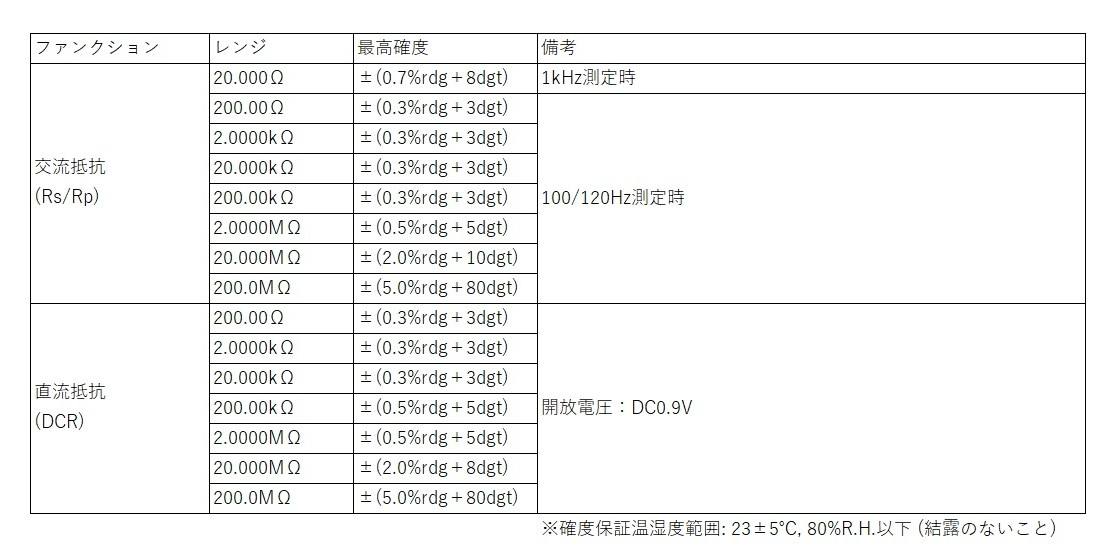

- 測定範囲/Rs/Rp
- 20.000Ω 200.00Ω 2.0000kΩ 20.000kΩ 200.00kΩ 2.0000MΩ 20.000MΩ 200.0MΩ
- 測定範囲/Ω（DCR）
- 200.00Ω 2.0000kΩ 20.000kΩ 200.00kΩ 2.0000MΩ 20.000MΩ 200.0MΩ
- サンプルレート
- 約1.2回/秒（LCRモード） 約0.5回/秒（DCRモード）
- 測定モード
- シリーズ パラレル
- レンジ切替
- オート
- 測定端子
- 4端子ソケット+ガードライン（クリップリードのプラグ対応）
- 測定周波数
- 100Hz/120Hz/1kHz/10kHz/100kHz
- デバイス値選別機能閾値
- ±0.25% ±0.5% ±1% ±2% ±5% ±10% ±20% -20～80%
- 測定信号レベル
- 0.63Vrms（公称） 0.9Vdc（公称）
- 使用環境条件
- 高度2000m以下 環境汚染度II
- 使用温湿度
- 温度：0～50℃ 湿度：80%RH以下（結露なきこと）
- 保存温湿度
- 温度：-20～60℃ 湿度：80%RH以下（結露なきこと）
- 温度係数
- 0.15×（規定確度）/℃ 0～18℃ 28～50℃
- 電源
- 6LF22（アルカリ9V電池） 6F22（マンガン9V電池）
- 電池寿命
- アルカリ9V（6LF22）：40時間 マンガン9V（6F22）：18時間（オートLCRモード、1kHz時）
- 消費電力
- 約100mW
- オートパワーオフ
- 最終操作から約5分後
- 機能
- キャリブレーション機能（OPEN/SHORT校正） SORT機能 ホールド機能 バックライト リラティブ機能 オーバー表示 電池消耗警告（4レベル）
- 大きさ
- 単体：80×40×175mm ホルスタ装着時：87×45×184mm
- 重量
- 単体：約320g ホルスタ装着時：約400g
- 規格
- IEC61326（EMC） EN50581（RoHS）
- 付属
- クリップリードCL-700a（0.16m） ホルスタH-701 デバイス差込測定端子用ショートプレート
