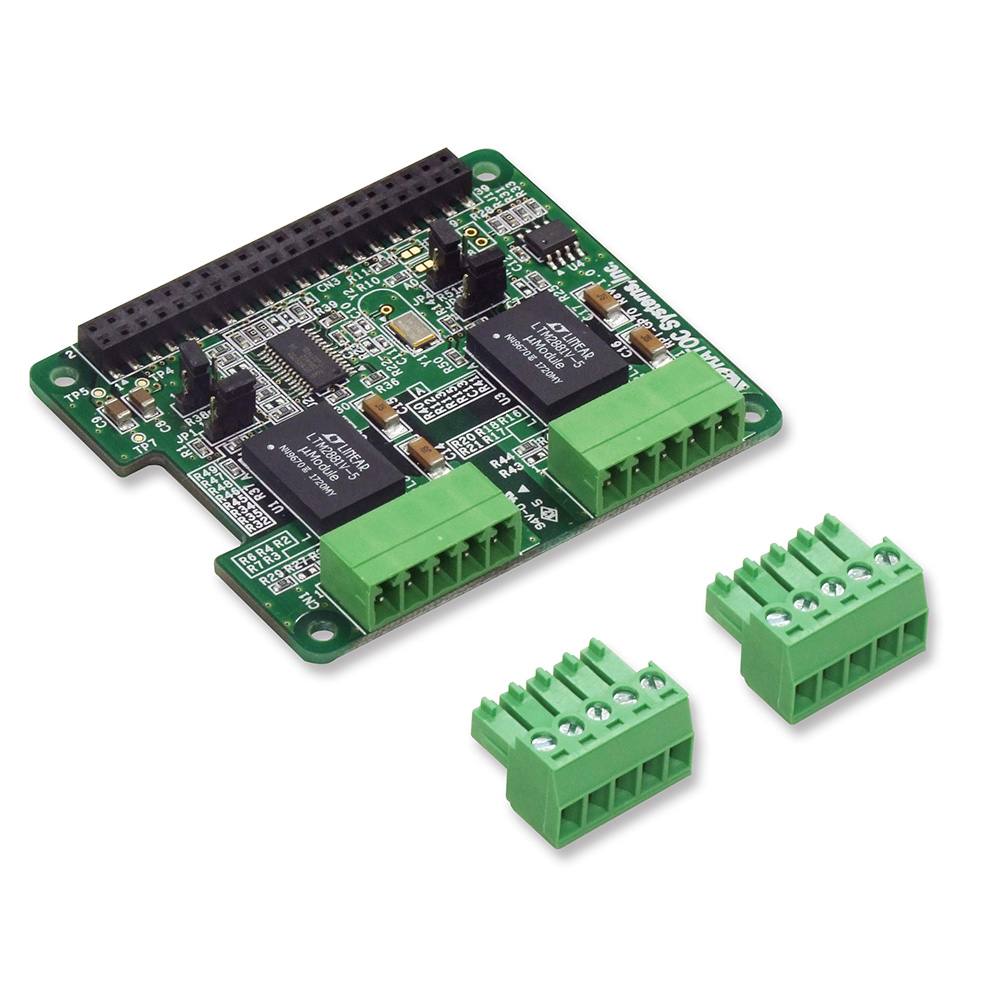

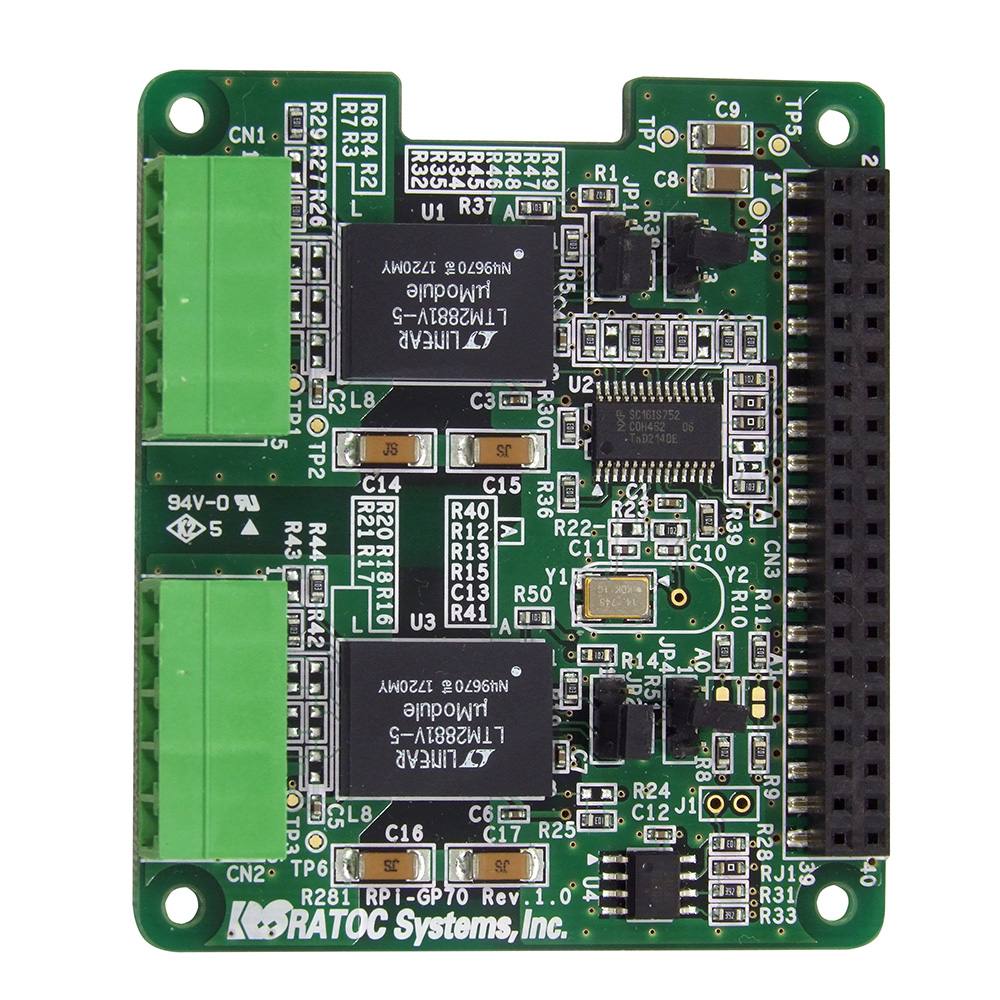

Ｒａｓｐｂｅｒｒｙ Ｐｉ Ｉ２Ｃ 絶縁型ＲＳ４８５ボード ＲＰｉ－ＧＰ７０

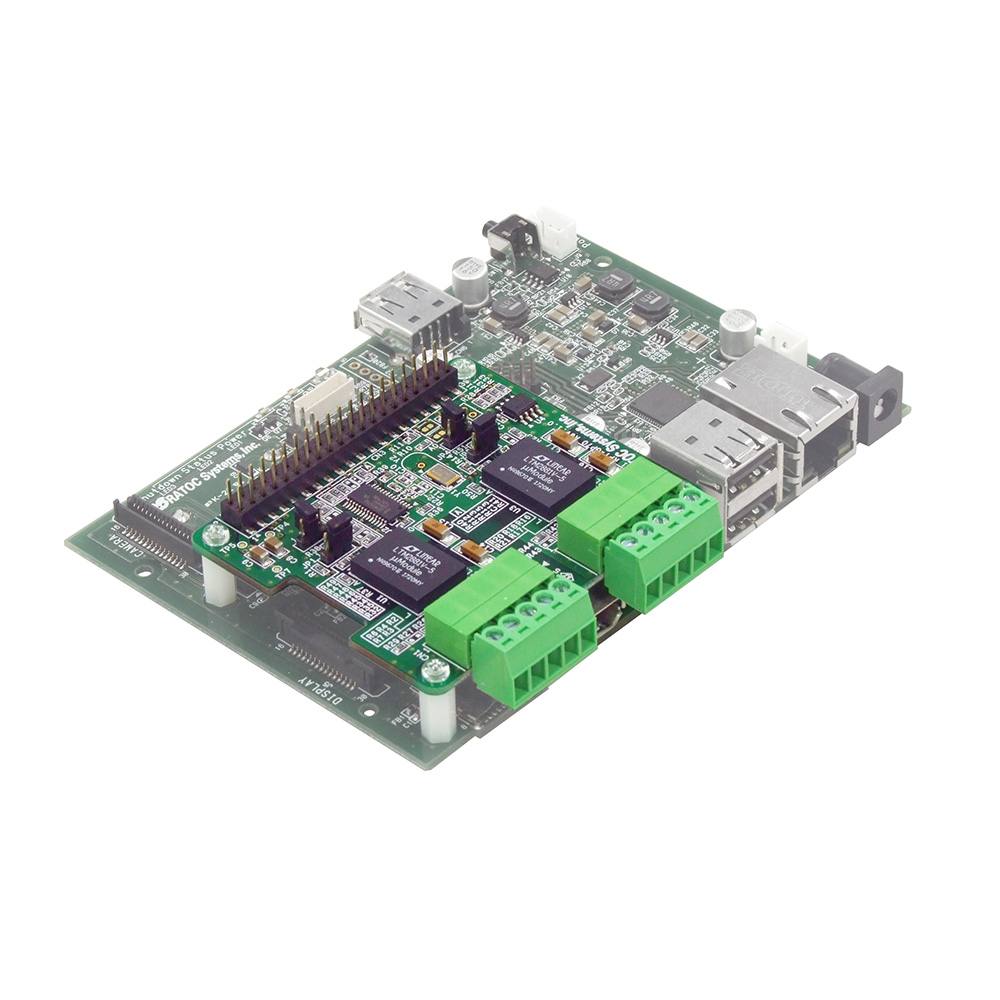

●Raspberry Pi GPIO40Pinコネクタに装着する絶縁型RS485/RS422Aシリアルボード

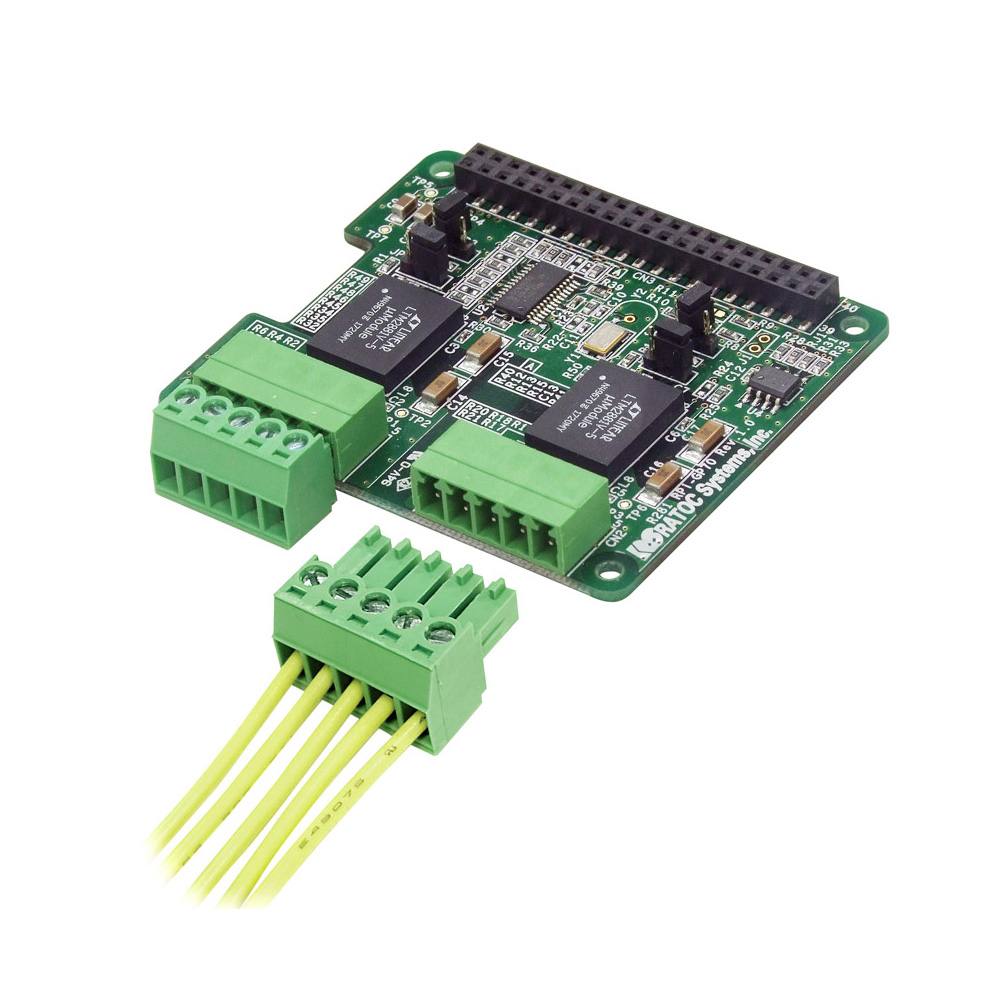

●RS-485/RS-422Aシリアルポートは２ポート搭載、コネクタは5ピンネジ式脱着型端子台
●Modbus接続に対応、さらにスレーブアプリとクラウド導入WEBアプリを無償提供
●I2C-シリアル2ポートのコントローラーにSC16IS752を採用
●絶縁型トランシーバー搭載、2ポート間も絶縁(絶縁耐圧は2.5KV)
●送受信各64ByteのFIFOバッファ搭載
●RS-485/RS-422Aシリアルポートは２ポート搭載、コネクタは5ピンネジ式脱着型端子台
●Modbus接続に対応、さらにスレーブアプリとクラウド導入WEBアプリを無償提供
●I2C-シリアル2ポートのコントローラーにSC16IS752を採用
●絶縁型トランシーバー搭載、2ポート間も絶縁(絶縁耐圧は2.5KV)
●送受信各64ByteのFIFOバッファ搭載
コード：3-350-0449
標準価格： ¥ 25,800 （税抜）
標準納期日数
在庫： 取寄品
商品詳細
- インターフェース
- GPIO40ピン I2C
- シリアルコントローラー
- NXP SC16IS752
- シリアルポート
- 2ポート(5ピンネジ式脱着型端子台)
- シリアル規格
- RS-485/422A(半二重/全二重)TIA/EIA-485-A/TIA/EIA-422-B準拠
- 対応ボーレート
- 110/300/1200/2400/4800/9600/14400/19200/38400/57600,(115200/230400/460800/921600) ※I2Cの速度制限(標準100kHz)により、115200bps以上はフロー制御を推奨。
- FIFO
- 送受信各64Byte
- 絶縁耐圧
- 2.5kV(シリアルトランシーバー間)
- 静電耐圧
- 15kV
- 電源
- 5V/3.3V(GPIOポートから供給)
- 消費電流
- 5V／220mA 3.3V／10mA
- 動作環境
- 温度／0～55℃ 湿度／20～80%（結露なきこと）
- 提供ソフトウェア
- Python3 サンプルプログラム
- セット内容
- 本体 設定用ショートプラグ×4(基板へ装着済み) 5ピン電線側ネジ式端子台×2(基板へ装着済み) GPIO 40P ピンヘッダー M2.6スペーサー×4 M2.6ネジ×8 ピン番号ラベル 補足文書
- 材質
- FR-4
- 外寸
- 65.0×56.5mm
- 重量
- 約27g
